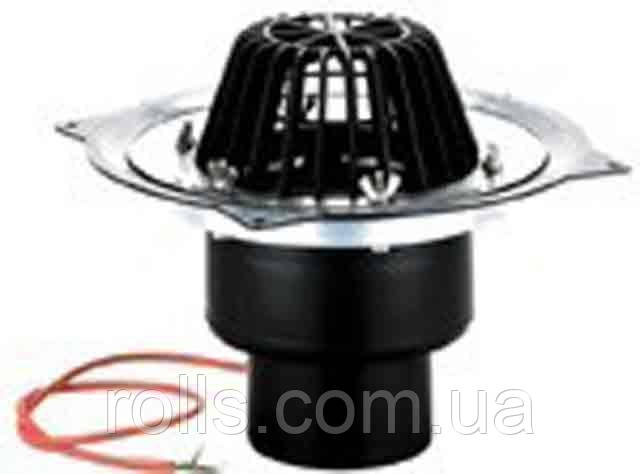

HL62.1 Воронка з електрообігрівом для плоских неексплуатованих покрівель (Австрія)

HL62.1
Воронка з електрообігрівом для плоских неексплуатованих покрівель (Австрія)
Призначення:
HL62.1 – призначена для відведення дощових вод з плоских покрівель, балконів, терас в зливову каналізацію. Вихідний патрубок HL62 сполучається з будь-якими каналізаційними розтрубними трубами з ПВХ або ПП (наприклад: REHAU, WAVIN і т. д. ) без будь-яких додаткових з'єднань. Якщо для зливової каналізації застосовуються сталеві або чавунні каналізаційні труби необхідно використовувати HL9 – перехідники з ПП/ПВХ на Чавун/Сталь.

Опис:
Стічне пристрій для плоских покрівель з декоративною надставній ґратами з ПП зовнішнім діаметром 160 мм і висотою 100 мм (для запобігання попадання в зливову каналізацію гілок і листя), з затискним елементом з нержавіючої сталі, без гідроізоляційного полотна, з вертикальним випуском.
Діаметр випуску від 70 до 150 мм. (див. технічні дані), з електропідігрівом від мережі 220В, потужністю 10-30 Вт.
Повністю відповідають технічним даними для HL62. Особливість: наявність саморегульованого кабелю електропідігрівання, який прокладений на внутрішній поверхні стічної воронки під шаром теплоізоляції. Вільний кінець електрокабеля виводиться назовні і вниз.

Марка кабелю: FS-B-2X
Робоча довжина кабелю: 0,8 м
Загальна довжина кабелю: 1,05 м
Напруга: 220 – 230 В
Потужність: 10 – 30 Вт
Тепловіддача: 25 Вт/м
Електричне опір: 0,009 Ом/м
Максимальний споживаний струм: 0,16 А
Найменший радіус вигину кабелю: 10 мм
Максимальна температура поверхні кабеля: + 65 С
Максимальна температура на внутрішній
поверхні стічної воронки: + 55 С
Мінімальна температура навколишнього повітря,
до якої вода в стічній воронці не замерзає: — 22 З
Клас захисту: 0
Відповідає вимогам: VDE 0721, VDE-Reg Nr 1008 (1/3.78)

ВНИМАНИЕ
Для подключения электрокабеля к сети необходимо использовать гидроизоляционную муфту и кабель, соответствующий классу защиты – 0. Подключение электрокабеля осуществляется через автомат защиты сети к питанию 220 В. Однако длинна подключаемого FS-B-2X на один предохранитель 16 А не должна превышать 105 м (длинна одного комплекта составляет 1,05 м). Установочный автомат должен иметь характеристику С. Кроме того, следует установить предохранительный автомат 30 мА, 100 мс.
Электообогрев прошел испытание в соответствии со стандартом VDE 0721, часть 1/3.78 и на него получено разрешение №1008.

Технические данные:

Диапазон рабочих температур: от –50 до +100 ˚С
Срок службы: 50 лет
Соответствует требованиям DIN 19599, EN 1253

Наименование Размеры (выпускной диаметр, мм) Пропускная способность Масса
HL62/7 DN 70 402 л/мин 1560 гр.
HL62/1 DN 100 460 л/мин 1610 гр.
HL62/2 DN 125 600 л/мин 1660 гр.
HL62/5 DN 150 663 л/мин 1710 гр.

Комплектация:
1. Корпус сточной воронки с фартуком для крепления к несущей конструкции, с жестко закрепленными по периметру посадочными штифтами в количестве 6 штук. (Материал: корпус воронки – полипропилен, штифты – нержавеющая сталь).
2. Профилированный фланец для крепления гидроизоляционного слоя с шестью отверстиями под крепежные штифты. (Материал: нержавеющая сталь).
3. Набор крепежа: барашек и шайба (по 6 штук). (Материал: нержавеющая сталь).
4. Надставна решітка діаметром 160 мм і висотою 100 мм для запобігання попадання в зливову каналізацію гілок і листя. (Матеріал: поліпропілен).
5. Саморегулюючий кабель электроподгрева.

УВАГА:
При необхідності створення двох шарів гідроізоляції треба використовувати додатково HL65 (H).
