Водостічна система Galeco STAL

Водостічна система круглого перерізу Galeco STAL.

Водостічна система Galeco STAL призначена для ефективного відведення дощової води з даху. Унікальна глибока форма ринви з увігнутими всередину краями, відома як «система антипереливу», запобігає переливанню води навіть під час рясних опадів. Виготовлена з високоякісної сталі Ruukki товщиною 0,6 мм, система має 4 захисні шари: двостороннє оцинкування, пасиваційний шар, захисний шар і верхнє органічне покриття для естетичного вигляду та стійкості до зовнішніх впливів.

1. Естетичний вигляд:
   Внутрішній шов означає, що з’єднувальний шов труби розташований усередині, а не на зовнішній поверхні. Це робить зовнішню сторону труби гладкою та рівною, без видимих зварних або з’єднувальних ліній, що покращує її візуальну привабливість. Такий дизайн забезпечує акуратний і професійний вигляд системи водостоку після встановлення, що важливо для архітектурної гармонії будівлі.

2. Захист від подряпин під час транспортування:
   Оскільки шов розташований усередині, зовнішня поверхня труби залишається менш вразливою до механічних пошкоджень, таких як подряпини чи потертості, які можуть виникнути під час транспортування або зберігання. Додатково, труби Galeco STAL покриваються захисною фолією на етапі виробництва, яка захищає зовнішню поверхню від подряпин. Внутрішнє розташування шва зменшує ймовірність пошкодження цієї фолії в місцях з’єднання, що могло б статися, якби шов був зовнішнім і більш виступаючим.

Технічні характеристики:

• Тип перерізу: Круглий

• Матеріал: Сталь Ruukki, товщина 0,6 мм

• Покриття: Двостороннє оцинкування, пасиваційний шар, захисний шар, органічне покриття

• Особливості: Система антипереливу

• Гарантія: 35 років

Переваги:

• Унікальна форма ринви запобігає переливанню води під час сильних опадів.

• Глибший жолоб забезпечує ефективніше відведення води порівняно з аналогами.

• Усі елементи покриті захисною плівкою для запобігання подряпинам під час транспортування.

• Висока міцність і стійкість до атмосферних впливів завдяки 4 захисним шарам.

• Універсальний регульований кут прискорює монтаж і знижує витрати.

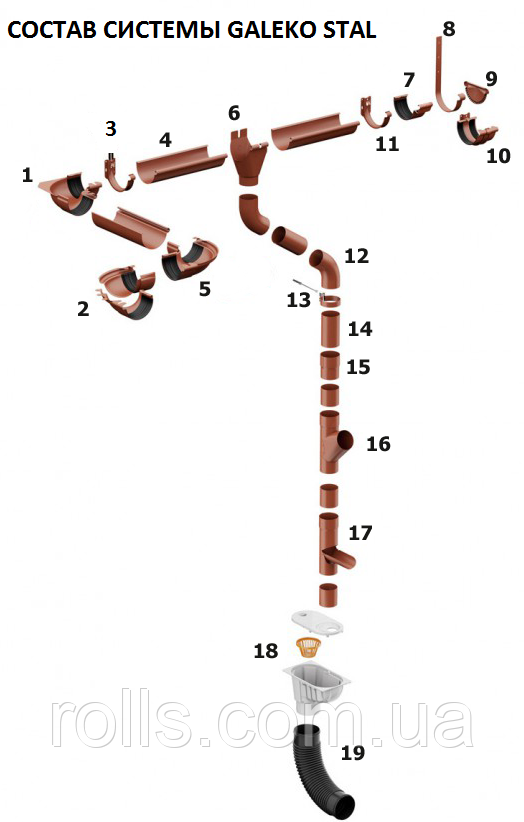

ЕЛЕМЕНТИ ВОДОСТІЧНОЇ СИСТЕМИ GALECO STAL:

1. Кут внутрішній Galeco Stal.

2. Кут зовнішній регульований Galeco Stal.

3, 11. Кронштейн жолоба універсальний Galeco Stal.

4. Жолоб водостічний Galeco Stal.

5. Кут зовнішній Galeco Stal.

6. Воронка зливна Galeco Stal.

7. З'єднувач жолоба Galeco Stal.

8. Кронштейн жолоба сталь Galeco Stal.

9. Заглушка універсальна Galeco Stal.

10. З'єднувач жолоба з кронштейном Galeco Stal.

12. Коліно 60° Galeco Stal.

13. Кронштейн труби сталь Galeco Stal.

14. Труба водостічна Galeco Stal.

15. З'єднувач труби Galeco Stal.

16. Трійник 60° Galeco Stal.

17. Відлив труби водостічної Galeco Stal.

18. Дощоприймач універсальний Galeco Stal.

19. Коліно еластичне Galeco Stal.

  ​​​​

Як вибрати діаметр труб і ринви для водостоку

Вибираючи водостічну систему, необхідно визначити вистачить її пропускної здатності для повного відводу води з даху будинку. Для цього потрібно обчислити максимальну ефективну площу даху.

Обчислення Ефективної площі даху (ЕПК)

Обчислення ефективної площі даху для розрахунку діаметра водостічної системи(фото). Площа даху в м² = (C/2 + B) x довжина даху.
Якщо в проекті передбачено використання кутів, необхідно відповідно збільшити ЕПК на:
a) 10% - при кріпленні кута на відстані до 2 м від воронки;
b) 5% - понад 2 м.
Вище зазначені обчислення використовуються, якщо інтенсивність опадів становить 75 mm/год, а похил даху не перевищує 50 градусів. Для плоских дахів або дахів з ухилом менше 10 градусів максимальна ефективна площа даху дорівнює її фактичної площі.

Обчисливши ефективну площу даху, достатньо скористатися наступною таблицею, в якій вказані пропускні спроможності окремих водостічних систем.

Порівнюючи дані з таблиці з площею, з якої потрібно відводити воду, легко вибрати оптимальну водостічну систему для даного будинку (дані в таблиці вказують максимальну площу даху, з якої можуть відводити воду окремі системи).

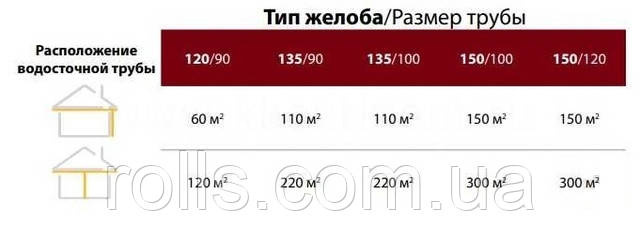

Розташування та діаметр металевого водостоку

Діаметр водостоку визначається в залежності від його розташування та площі даху. Ниюе наведена таблиця, яка допоможе вибрати правильний діаметр металевого водостоку.
