Трап горизонтальний DN75 для балконів/терас, з полімербітумним полотном, клапан від запаху, HL5100TH

HL5100TH - Трап для терас / балконів з горизонтальним патрубком DN75, з морозостійким клапаном проти запаху, терасна надставка 145х145мм, з полімербітумним полотном.

Терасний / балконний трап HL5100TH призначено для відведення дощової та талої води в зливову каналізацію з балконів та терас площею до 83м2.

Водоприймальний трап HL5100TH оснащено вмонтованим у заводських умовах полімербітумним фартухом для надійного з'єднання з гідроізоляцією типу євроруберойд.

Трап HL5100TH оснащено стійким до морозу та пересихання запахозапираючим клапаном - "хлопавкою".

Балконний/терасний трап HL5100TH комплектується надставним поліпропіленовим елементом, що регулюється по висоті 12-75мм. Підрамник надставного елементу виготовлено із нержавіючої сталі (зовнішній розмір 145х145мм). У підрамник встановлюються захисна решітка з нержавіючої сталі 138х138мм.

Технічні характеристики HL5100TH:

• Пропускна здатність із запахозапираючим пристроєм -  2,5 л/с,
• Пропускна здатність без запахозапираючого пристрою - 2,9 л/с,
• Максимальне навантаження - 300кг
• Робоча температура від -50 до +100С
• Термін служби не менше 50 років

Особливості монтажу трапу HL5100TH:
1. Для обігріву трапу HL5100TH застосовують комплект для
електрообігріву в утепленому кожуху HL155.

2. Випускний патрубок трапу HL5100TH з'єднується
з каналізаційноми розтрубними ПВХ або ПП трубами (REHAU,
WAVIN і т.д.). Якщо для зливової каналізації застосовуються сталеві або
чавунні безрозрубні труби (SML), для з'єднання необхідно використати перехідник з ПП/ПВХ на Чавун/Сталь, накшталт HL9/1 або HL9/7.

3. Висота надставного елементу трапа HL5100TH регулюється від 12 до 80мм, підрізанням по висоті стяжки.

4. У комплект трапу HL5100TH входить гумове кільце HL01093D. Його надягають на надставний елемент у разі герметичної установки. Якщо існує необхідність видалення води з рівня гідроізоляції, кільце ущільнювача на надставний елемент не надягають.

5. При необхідності проходження шару утеплювача або в інших випадках, для збільшення висоти трапу, застосовуються надставні елементи, що відповідають обраному типу гідроізоляції:

• HL3400 Надставний елемент без фланця
• HL8500 Надставний елемент із фланцем
• HL8500H Надставний елемент із гідроізоляційним полімербітумним полотном

6. Для відведення води з кількох рівнів гідроізоляції або при
застосуванні трапів на інверсійних, «зелених» покрівлях, крім надставних елементів, необхідно використовувати Дренажне кільце HL150.

Це дозволяє вирішити проблему відведення води з покрівлі. будь-якої конструкції, незалежно від складу покрівельного «пирогу».

7. Для запобігання потраплянню сторонніх предметів у систему зливової каналізації, під час проведення монтажних робіт, у корпус трапу HL5100TH
встановлюється встановлюється Монтажна заглушка підрамника HL03900.0E (іде в комплекті, по завершенню робіт, підлягає утилізації).

8. Після завершення монтажних робіт у корпус трапу HL5100TH встановлюється запахозапірний пристрій, а у підрамник надставного елементу встановлюється захисна решітка з нержавіючої сталі.

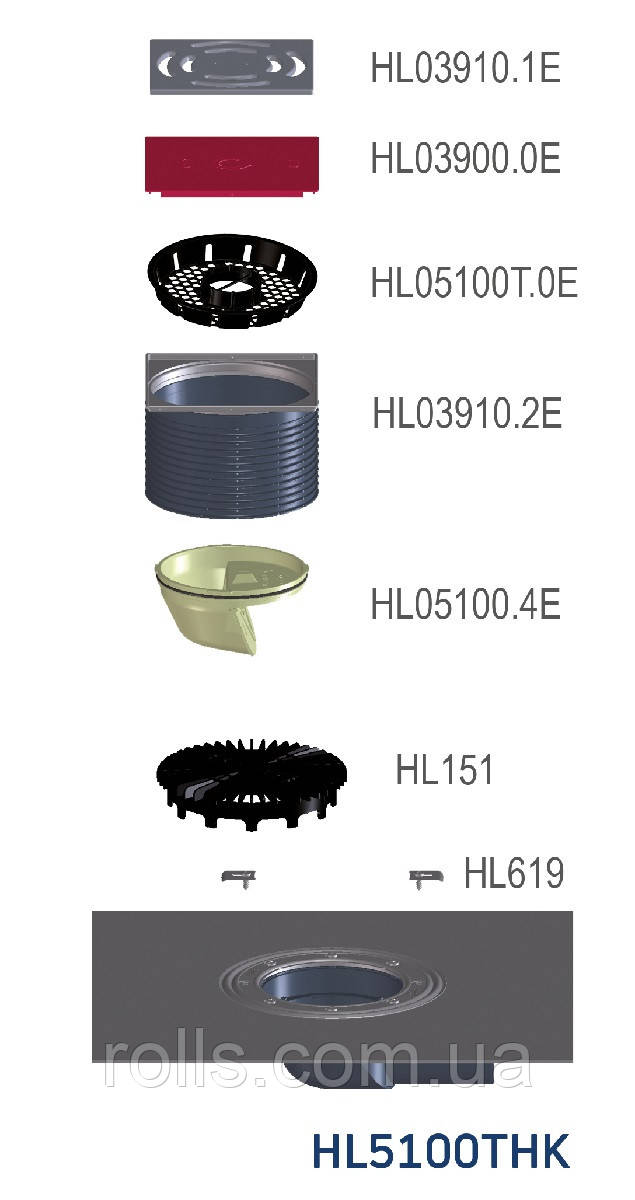

Комплектація трапу HL5100TH:

1. HL03910.1E Решітка з нержавіючої сталі 138х138мм
2. HL03900.0E Монтажна заглушка підрамнику 145х145мм.
3. HL05100T.0E Сітка - уловлювач сміття
4. HL03910.2E Підрамник надставного елементу 146мм
5. HL01093D Гумове ущільнююче кільце 125х4
6. HL3910 Надставний елемент
7. HL05100.4E запахозапірна заслінка - вкладиш
8. HL151 Плоский гравієвловлювач для трапів HL3100T та HL5100T
9. HL619 Фіксуючі планки "FixIT"
10. HL5100THK Корпус трапу з горизонтальним патрубком DN75

Додаткові елементи, що застосовуються з трапом HL5100TH:

• HL150 Дренажне кільце до трапів серії HL3100T та HL5100T
• HL152 Корпус для теплоізоляціЇ трапів серії HL5100T
• HL154 Стрічковий електронагрівальний елемент
• HL3911 Надставний елемент Д146мм, підрамник з нержавіючої сталі 145х145мм, з ґратами із нержавіючої сталі 138х138мм, що прикручується
• HL05100.7E Комплект із вкладишем сифону
• HL2100 "СУХИЙ" сифон Primus для HL3100 та HL5100

Альтернативний продукт: HL5100T Трап для балконів і терас DN75, як HL5100TH, але з горизонтальним фланцем, без полімербітумного полотна.
