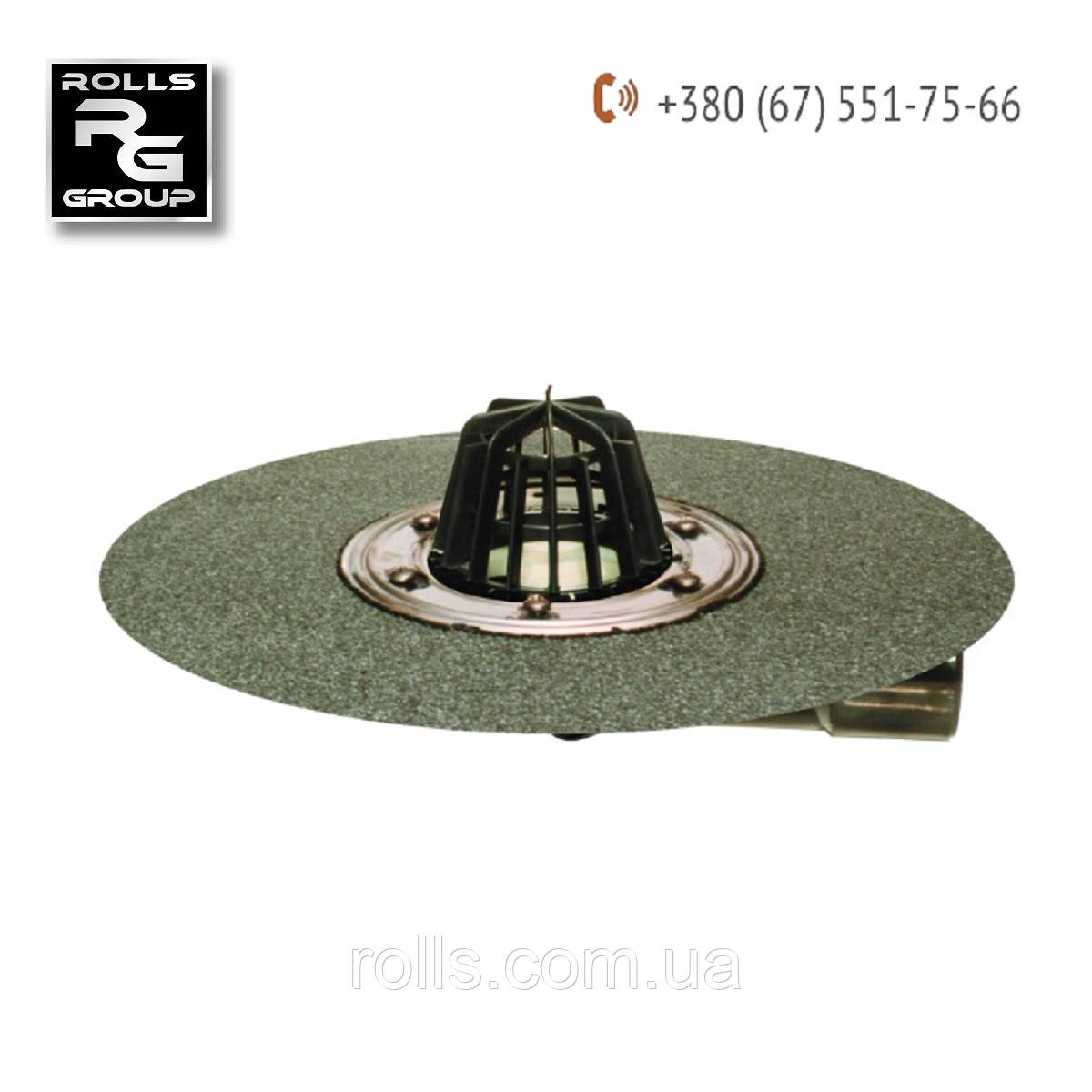

Дахова лійка з поворотним відведенням DN50/75, з бітумним полотном і листовловлювачем, HL80.3H

Трап для покрівлі DN50/75 поворотний з бітумним полотном та листовловлювачем.

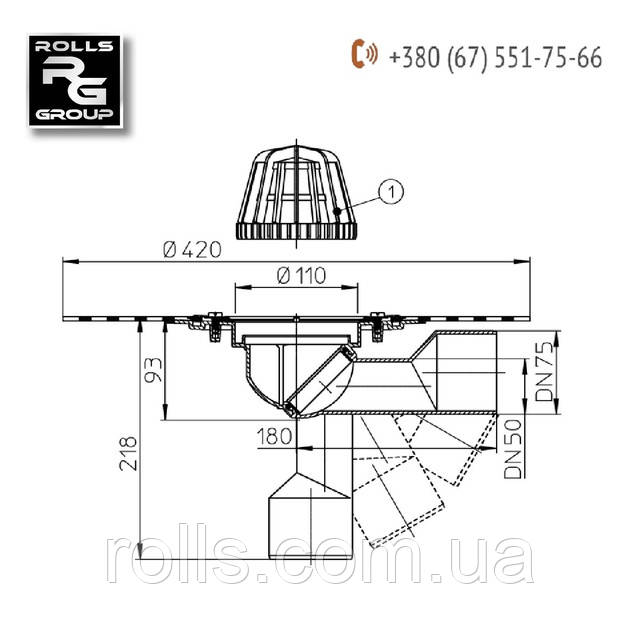

Дахова лійка HL80.3H з приварним бітумним полотном 420х420мм., застосовується на плоских покрівлях малої площі. Регульована шарнірна конструкція випускного патрубка лійки дозволяє забезпечити відведення води з поверхні даху під кутом від горизонтального до вертикального.

Комплектація лійки:

1. Корпус дахової лійки з регульованим по нахилу патрубком DN50/75 та гідроізоляційним бітумним полотном.
2. HL080.8E Листовловлювач D110мм

Особливості монтажу:

1. Шар гідроізоляції/пароізоляції — наплавний матеріал на бітумній основі зварюється полум'ям пропанового пальника або гарячим повітрям із гідроізоляційним «фартуком» лійки з перехлищем 100-150мм.
2. Випускний патрубок воронки HL80.3Н призначений для з'єднання з будь-якою каналізаційною розтрубною трубою з ПВХ або ПП (REHAU, WAVIN тощо). Якщо для зливної каналізації застосовуються сталева або чавунна безрозтрубна труба (SML), необхідно використовувати перехідник із ПП/ПВХ на Чавун/Сталь.
3. Якщо діаметр сполучної каналізаційної труби DN50, то необхідно на відводному патрубці воронки відрізати ділянку DN75.
4. 4. За потреби створення двох і більше шарів пароізоляції/гідроізоляції, відведення води з декількох рівнів, застосування лійок на інверсійних, «зелених» покрівель, необхідно використовувати додаткові елементи: HL85N; HL83.0, HL83P (M. PP. H); HL340N; HL180; HL181 та ін. Це дасть змогу розв'язати проблему відведення води з покрівлі будь-якої конструкції незалежно від складу покрівельного «пирога».
5. За потреби обігріву корпусу лійки, використовується комплект для електрообогрівання HL82.
6. До завершення монтажних робіт, для виключення потрапляння сторонніх предметів у систему зливної каналізації, у корпус воронки встановлюється монтажна заглушка. Монтажні заглушки підлягають утилізації.

Додаткові елементи:

• HL82 Комплект електропідігріву 18Вт/230В
• HL180 Дренажне кільце d110мм
• HL181 Решітка-листовловлювач для трапів для балконів та терас
• HL635N Дренажний та інспекційний колодязь для зелених покрівель
• HL0635N.2 Решітка з оцинкованої сталі для дренажного та інспекційного колодязя
• HL0635N.3 Глуха пластмасова кришка для дренажного та інспекційного колодязя
• HL636N Подовжувач для дренажного та інспекційного колодязя HL635N(.0)
• HL340N Насадна деталь 80мм/d 110мм з О-кільцем
• HL85N Насадна деталь з обтискним фланцем з О-кільцем
• HL85NH Насадна деталь з О-кільцем, з бітумним полотном.
