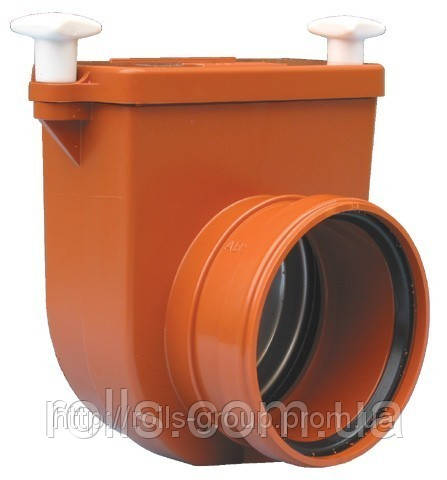

HL710.0 Механічний каналізаційний затвор для колодязів з ABS, із заслінкою з нерж. стали

HL710.0 Затвор DN110 з заслінкою з нержавіючої сталі та муфти для труб з синтетичного матеріалу.Hutterer&Lechner GmbH (Австрія)

HL710.0 Застосування

Механічний каналізаційний затвор HL710.0 встановлюється в переливном колодязі для запобігання затоплення трубопроводів, при виникненні підпору води із-за засмічення або підтоплення.

Призначений клапан для фекальних стоків.

Коли немає зливу води, заслінка знаходиться у вертикальному положенні, і затвор закритий. При зливі кришка відкривається, і стоки виливаються в переливний колодязь. Як тільки злив припиняється заслінка закривається і повертається у вихідне положення.

HL710.0 механічний затвор, опис:

Зворотний механічний клапан з замикаючої заслінкою з нержавіючої сталі з ущільненням, з

кришкою для інспектування.

Комплектація каналізаційного затвора HL710.0:

1. Розтруб затвора з кільцем для ущільнення, з EPDМ;

2. Кришка корпусу;

3. Заслінка з н/ж сталі;

4. Кришка ревізія.

Технічні характеристики HL710.0:

Максимальна робоча температура 60ºС

Діаметр труби DN110

Вага: 720 р.

Термін служби більше 50 років

 Монтаж HL710.0:

HL710.0 каналізаційний затвор встановлюється тільки горизонтально, так щоб

клапан відокремлює внутрішню від зовнішньої каналізаційної мережі. Вхідна труба механічного затвора HL710.0 призначена для розтрубного з'єднання з трубою з ПВХ, ПП. Для підключення сталевої або чавунної безраструбной трубі, необхідно використовувати HL9 перехідник.

HL710.0 Обслуговування:

Знявши ревізійну кришку, можна, у разі засмічення, вийняти вкладиш з заслінкою і прочистити прохід. Ревізійна кришка кріпиться до корпусу затвора за допомогою двох кріпильних елементів, для зручності відкручування і закручування вручну без інструментів.

УВАГА:

Під заслінкою може накопичуватися бруд, що може перешкодити повного закриття заслінки. Каналізаційної клапан необхідно періодично промивати великою кількістю води. Рекомендуємо це робити навесні і восени, коли найбільше потрапляє опадів в каналізацію і грунт.

HL710.0 Механічний каналізаційний затвор для колодязів з ABS, із заслінкою з нержавіючої сталі та муфти для труб з синтетичного матеріалу. DN110/125

УВАГА! Нова модель — легко помітна по муфті. Для моделей з частинами муфти, прикріпленим болтами, потрібні інші запчастини — будь ласка зв'яжіться з HL.

Технічні характеристики:

Матеріал ABS (акрилнитрилбутадиенстирол)
Розмір DN110
Вага 0,828 кг
Висота монтажу 190 мм

Комплектація

HL01064D Губчаста прокладка DN110
HL0710.30E Кришка корпусу зворотного клапана нове HL710 (.0), HL712 (.0)
HL0710.32E Вкладиш заслінки зворотного клапана новий комплект HL710 (.0) (.1) (.2), HL712 (.0) (.1) (.2)
HL01077D Ущільнювальна прокладка для запахозапирающей заслінки нова
HL0710.8E Гайки кришки для зворотного клапана (4шт. )
