Комплект примусової вентиляції видалення вологи утеплювача пологої покрівлі, КПВУ-1

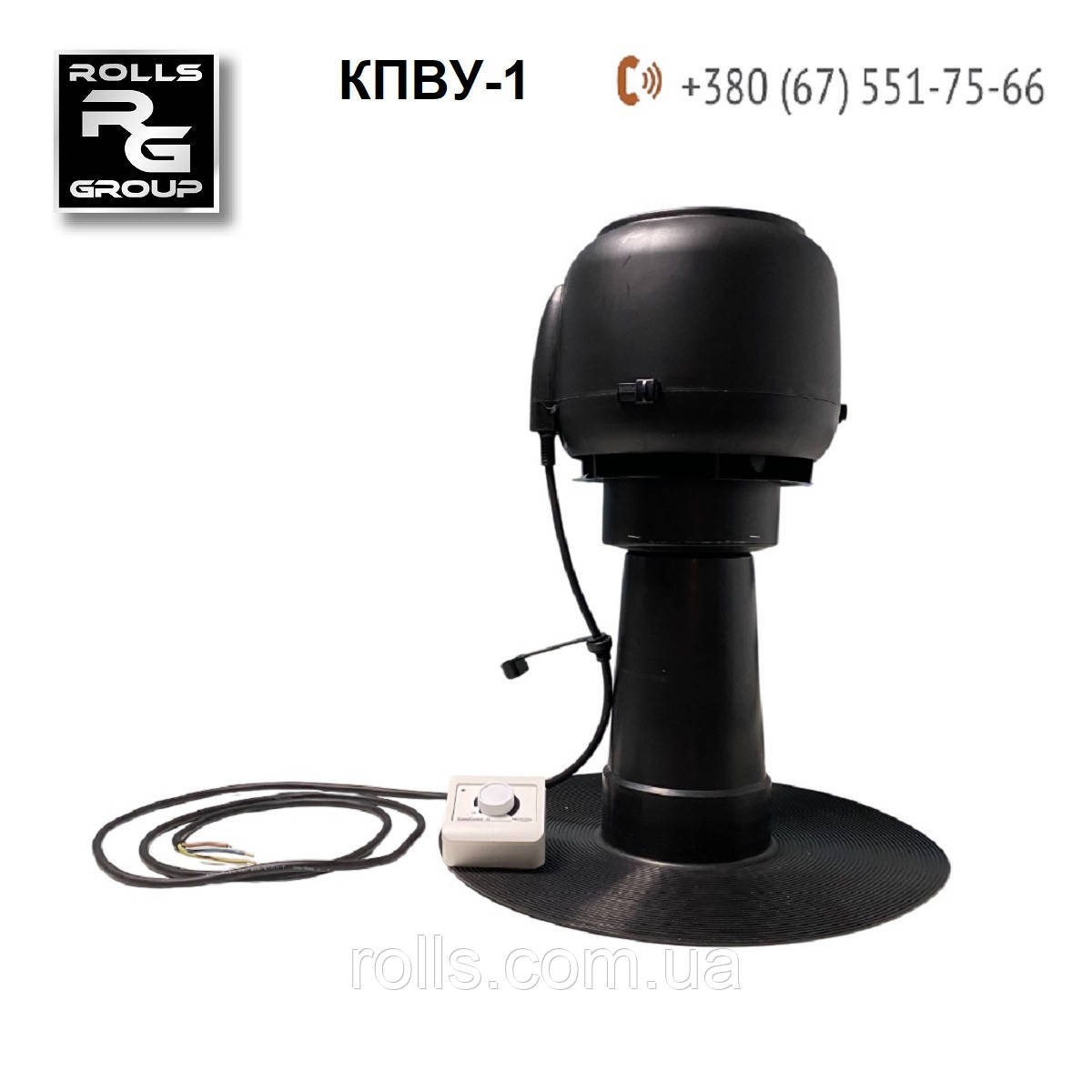

Комплект КПВУ-1, Аератор із вентилятором для видалення вологи з утеплювача плоскої покрівлі з регулятором швидкості повітряного потоку.

Комплект КПВУ-1 призначений для примусової вентиляції та просушування утеплювача пологої покрівлі з верхнім гідроізоляційним шаром із руберойду, полімербітумних, EPDM, ТПО та інших типів мембран.

Альтернативна модель вентиляторного аератора:   КПВУ-2 Комплект примусової вентиляції для покрівель із ПВХ мембран.

Необхідність застосування: Без достатньої вентиляції покрівельного пирога відбувається втрата до 40% теплоізоляційних властивостей, поява цвілі та руйнування конструкцій покрівлі через те, що ПВХ мембрани мають низьку, а полімербітумні мембрани, руберойд та EPDM – нульову паропроникність, що призводить до накопичення вологи через конденсацію та зменшення теплоізоляційних властивостей утеплювача під час експлуатації будівлі.

Комплект КПВУ-1 рекомендується для регулярного використання на пологих покрівлях житлових будинків, промислових, комерційних, складських, офісних та інших будівель.


Ефективність КПВУ-1:

• Ефективно видаляє вологу з утеплювача пологих покрівель.

• Сприяє захисту покрівельної конструкції від руйнування.

• Запобігає утворенню конденсату через явище точки роси.

• Зберігає теплоізоляційні характеристики утеплювача.

• Збільшує ефективність теплоізоляції покрівель.

• Зменшує витрати на опалення та кондиціювання будівель.


Характеристики ефективності та кількість аераторів для припливу повітря:

За 24 години роботи, при температурі від 0°C до +25°C, за умов правильно спроєктованого/змонтованого, непошкодженого покрівельного пирога, не екстримальної вологості утеплювача товщиною 100–150 мм та за наявності додаткових припливних аераторів, базовий комплект КПВУ здатний забезпечити просушування утеплювача на площі до 70 м² .

Регулювання швидкості обертів вентилятору обов’язкове для всіх утеплювачів (50–350 м³/год).

Основні типи утеплювачів мають різні теплоізоляційні характеристики, тому потребують відповідного обсягу вентиляції.

Розрахункова кількість і діаметр припливних аераторів залежить від типу утеплювача та площі покрівлі:

• Мінеральна вата: Площа 50 м²: аератор DN110 (205,2 м³/год) - 3шт або аератор DN160 (144,7–289,4 м³/год).- 1 шт. Площа 70 м²: аератор DN110 (273,6 м³/год) - 4шт або аератор DN160 (289,4 м³/год) - 2шт.

• ЕППС: Площа 50–70 м²: аератор DN110 (68,4 м³/год) - 1шт або аератор DN75 (63,4 м³/год) - 2шт.

• Керамзит: Площа 50 м²: аератор DN110 (136,8 м³/год) - 2шт або аератор DN160 (144,7 м³/год) - 1шт. Площа 70 м²: аератор  DN110 (205,2 м³/год) - 3шт  або аератор  DN160 (289,4 м³/год) - 2шт

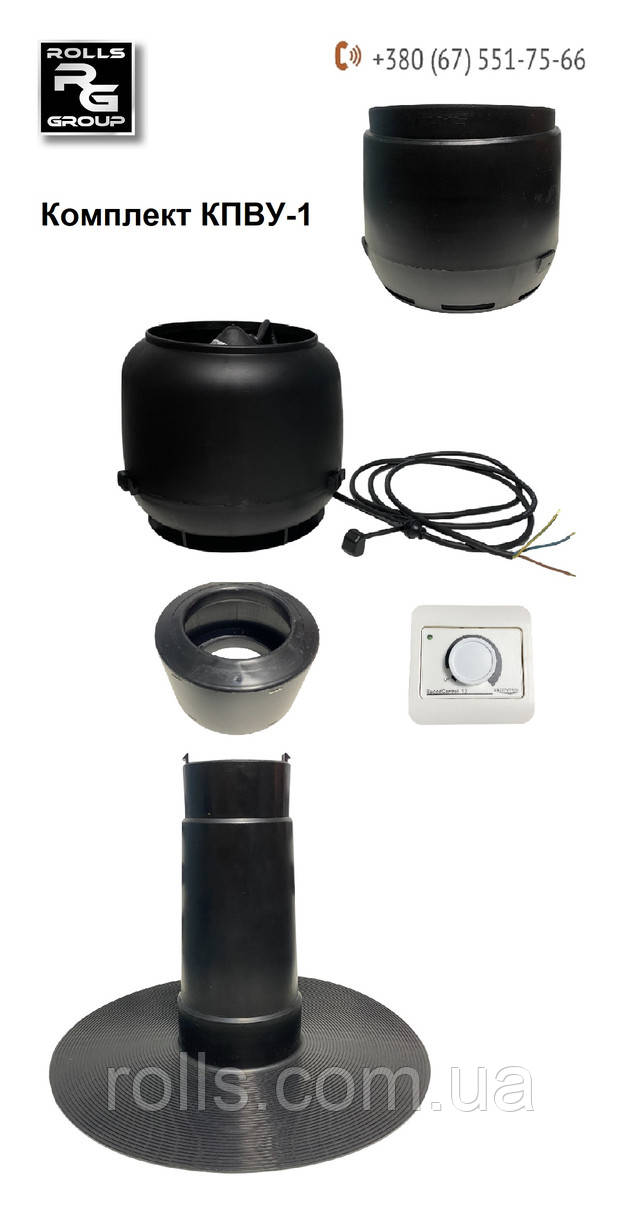

Комплектація КПВУ-1:

• Корпус покрівельного аератора з фланцем (основа для вентилятора) – 1 шт.

• S-адаптер (перехідник для встановлення вентилятора на повітропровід аератора) – 1 шт.

• Витяжний вентилятор АС – 1 шт.

• Ковпак-дефлектор DN110 (встановлюється на аератор під час технічного обслуговування вентилятора) – 1 шт.

• Тиристорний регулятор обертів АС, 230 В – 1 шт.

• Набір кріплення елементів вентиляторного аератора – 1 шт.

• Інструкція з монтажу та експлуатації.

Технічні характеристики комплекту КПВУ-1:

• Тип двигуна: АС, 230 В.

• Продуктивність: до 400 м³/год

• Максимальна швидкість обертання: 2350 об/хв

• Діаметр аератора: 110 мм.

• Висота аератора з вентилятором: 400 мм.

• Температурний діапазон роботи: від -30°C до +70°C.

• Вага комплекту: 4,6 кг.

• Система відповідає ДСТУ Б В.2.6-189:2013 і ДБН В.2.6-14-97.

Правила використання:

• Увімкнення вентилятора рекомендується за вологості утеплювача вище 10% (вимірюється вологоміром) або за наявності видимих ознак конденсату.

• Для перевірки стану утеплювача та покрівельного пирога рекомендується встановити та використовувати спеціальний ревізійний аератор для плоских покрівель.

• Забороняється використовувати комплект КПВУ-1 під час сильного дощу без установленого вентилятора чи змінного ковпаку - дефлектора.

• Для зменшення охолодження пирога обов’язково налаштуйте тиристорний регулятор або контролер зі змінною швидкістю на таку продуктивність:

  • 200–400 м³/год для мінеральної вати у вологих умовах;

  • 50–150 м³/год для ЕППС чи керамзиту.

• Регулярно (раз на 6 місяців) перевіряйте стан вентилятора та очищайте повітропровід від пилу й бруду.

• У зимовий період уникайте тривалої роботи за температури нижче -20°C без додаткового утеплення повітропроводу аераторів.


Рекомендовані моделі додаткових аераторів для припливу повітря:

1. Покрівельна ревізія - Аератор DN160.
2. Дефлектор-аератор DN160 h620мм для вентиляції утеплювача скатної або плоскої покрівлі.
3. Аератор дефлектор DN160 h1000мм для вентиляції утеплювача скатної або плоскої покрівлі.
4. Аератор дефлектор DN110 h665 для вентиляції утеплювача скатних або поолгих покрівель.
5. Аератор дефлектор DN110 h320 для вентиляції утеплювача на кониках пологих покрівель.
6. Аератор дефлектор DN110 h320мм для вентиляції утеплювача плоских покрівель.
7. Аератор-дефлектор DN75 h300мм вентиляції утеплювачу пологих покрівель.

Оцінка небезпеки використання комплекту примусової вентиляції КПВУ-1:

Використання комплектів КПВУ-1 або КПВУ-2 не становить небезпеки для покрівельного пирога за умови правильного проєктування, монтажу та експлуатації відповідно до ДСТУ Б В.2.6-189:2013 і ДБН В.2.6-14-97. Ризики руйнування виникають лише через людський фактор або недостатній приплив повітря, що слід мінімізувати, враховуючи тип утеплювача та особливості гідроізоляції.

Небезпека використання КПВУ-1 може виникати в таких випадках:

• Неправильний монтаж: порушення герметичності гідроізоляції чи пароізоляції може призвести до проникнення вологи та деградації пирога.

• Недостатній приплив повітря: без додаткових припливних аераторів ефективність комплекту знижується, а ризик конденсації зростає.

• Використання замість тиристорного вимикача - регулятора швидкості обертів вентилятора, простого нерегульованого вимикача може привести до надмірного охолодження/нагріву покрівлі.


Рекомендації для зниження ризиків під час використання комплектів примусової вентиляції покрівель:

• Забезпечити герметичність з’єднання фланця аератора з гідроізоляційним шаром покрівлі.

• Уникати надмірного пошкодження утеплювача або стяжки (за наявності), уламки яких можуть потрапити у вентилятор і спричинити його поломку.

• Встановлювати додаткові припливні аератори відповідних діаметрів для кожного типу утеплювача.

• Перевірити наявність і цілісність пароізоляційного шару перед монтажем комплекту КПВУ.

• Розміщувати тиристорний регулятор роботи вентилятора в технічному приміщенні.

• Для підключення вентилятора до тиристорного регулятора використовувати відповідний кабель, призначений для зовнішнього застосування.

• Періодично перевіряти стан утеплювача та гідроізоляції після встановлення комплекту.
