Коліно перехідник парапетної лійки DN110 на квадратну трубу 80х80

GDP Коліно перехідник на Stal2 ПВХ.

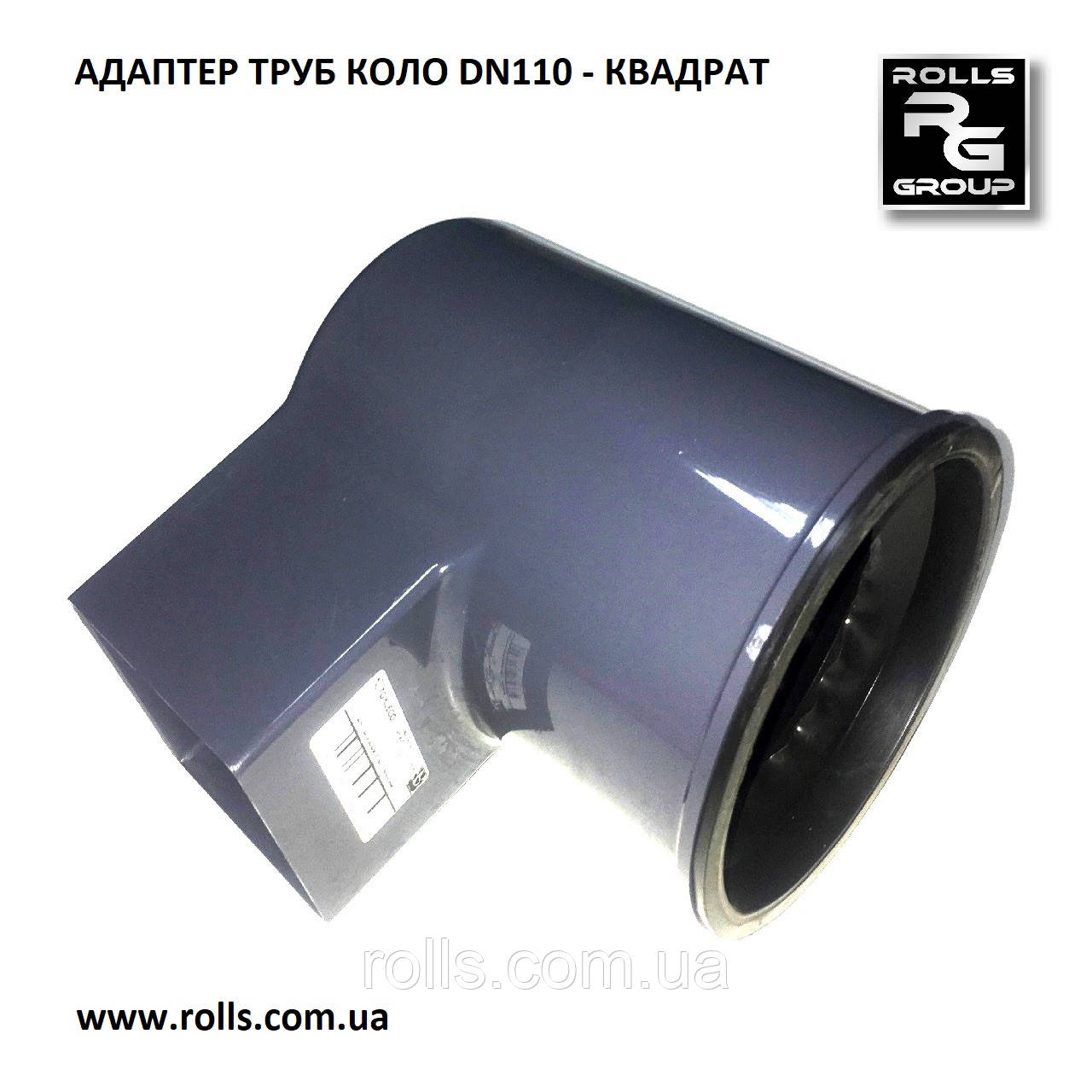

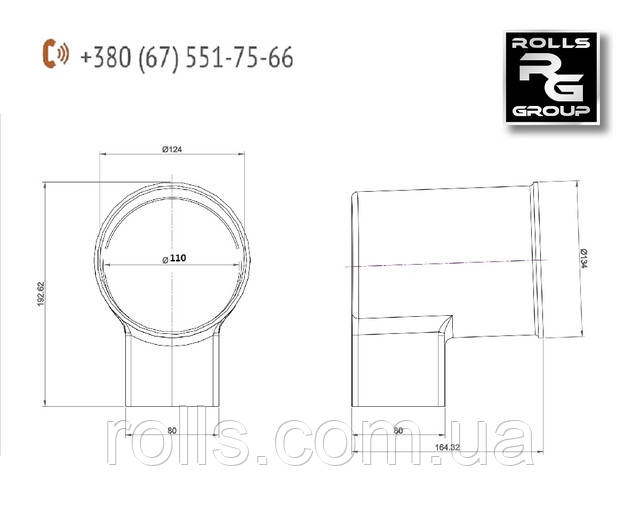

Galeco Кутовий адаптер труби круглого перерізу DN110 на квадратну трубу 80х80мм.

GDP Коліно перехідник парапетної лійки на Stal2 виготовлений у заводських умовах із ПВХ пластику, стійкого до перепадів температур та УФ випромінювання.

Дані водостічні елементи виготовляються у двох колірних рішеннях:

1. GDP Коліно перехідник на Stal2. ПВХ, графіт
2. GDP Коліно перехідник на Stal2 ПВХ Чорний

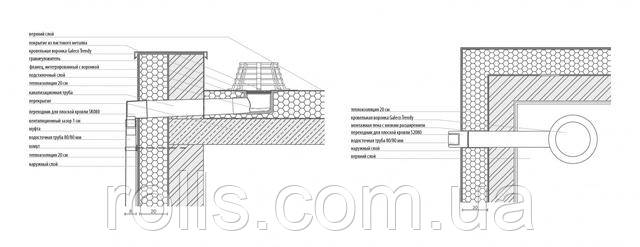

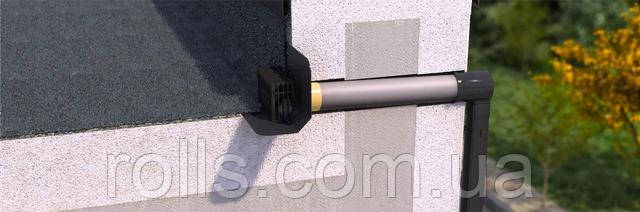

GDP Коліно перехідник застосовується для відведення води плоских покрівель через парапетну стіну шляхом його з'єднання з трубою DN110мм парапетних лійок типу:

• Парапетна лійка з фартухом з полімербітумного матеріалу і трубою DN110 HL68H.0/110
• Парапетна воронка з фланцем з ПВХ пластику і трубою DN110 HL68P.0/110
• Парапетна лійка з фланцем і трубою DN110 HL68F.0/110

Або для відведення води плоских покрівель через парапетну стіну приєднанням GDP Коліна перехідника до кутових водостічних лійок типу:

• Покрівельна лійка DN75/110 горизонтальний випуск із затискним елементом HL64
• Покрівельна воронка DN75/110 для експлуатованої покрівлі горизонтальний випуск із затискним елементом. Прохідна – 148х148мм/137х137мм. HL64B
• Покрівельна лійка DN75/110 горизонтальна з бітумним полотном HL64H
• Покрівельна воронка DN75/110 горизонтальна з бітумним полотном. Прохідна 148х148мм/137х137мм. HL64BH
• Покрівельна лійка DN110 горизонтальний випуск з ПВХ-фланцем HL64P/1
• Покрівельна воронка DN110 для експлуатованої покрівлі, горизонтальний випуск, з ПВХ-фланцем HL64BP/1

Далі, горизонтальний потік води плоскої покрівлі переводиться у вертикальну зовнішню водостічну труби квадратної форми, перетином 80х80мм, наприклад водостічна система Galeco Stal 2.

Для безперервного з'єднання елементів зовнішнього водостоку, сполучення GDP Коліна-перехідника з квадратною водостічною трубою здійснюється за допомогою спеціальної муфти GKS 080 80x80мм Stal2. GKS 080 З'єднувач труби  Stal2.

Для збільшення обсягу водовідведення з плоскої покрівлі, при переведенні горизонтального потоку води у вертикальний напрямок, необхідно забезпечити безперешкодний випуск повітря з водостічної системи. Для цього рекомендується застосовувати тип з'єднання водостічних елементів, що переривається. У такому разі потік води з Коліна-перехідника даного типу рекомендується направляти в спеціальну навісну водозбірну лійку, яка забезпечує процес аерації водостічної системи:

• ВОДЗБІРНА ЛІЙКА для з'єднання з квадратною водостічною трубою 80×80
• ВОДЗБІРНА ЛІЙКА для з'єднання з водостічної трубою круглого перерізу DN090мм
• ВОДЗБІРНА ЛІЙКА для з'єднання з водостічною трубою круглого перерізу DN90мм
