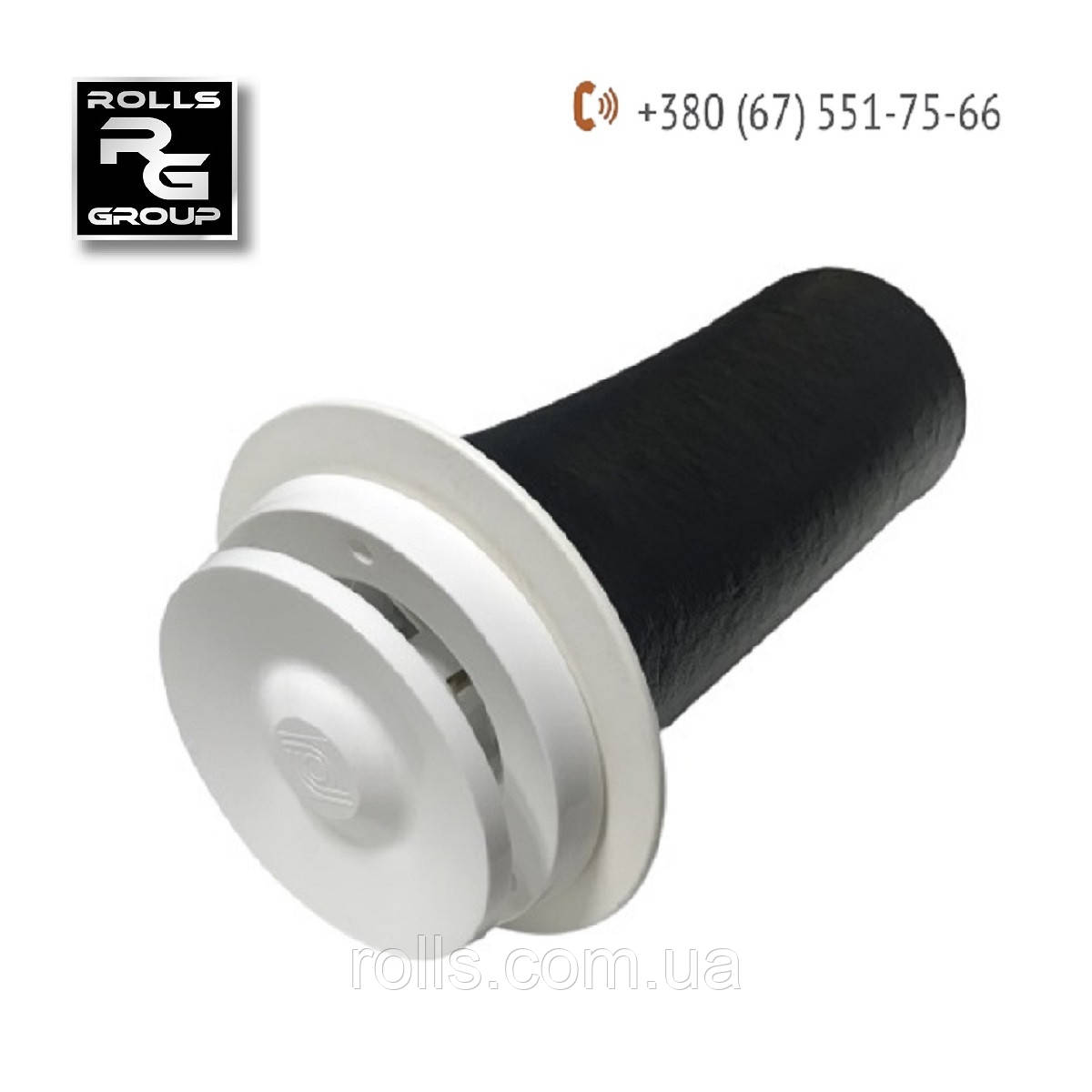

Припливний клапан провітрювання підвального приміщення VELCO VT-100/AV123/RE-105 до цокольного дефлектору ROSS 125/135

Здійснити розрахунок і визначити необхідну кількість клапанів припливної вентиляції.

Орієнтовно, один клапан VELCO VT-100/AV123/RE-105 розрахований на провітрювання приміщень об'ємом до 60м3.

Більш точний розрахунок включає нормативи вентиляції залежно від типу та призначення вентильованого простору, необхідних параметрів якості повітря, кількість людей, що знаходяться в приміщенні, і т.д.

Для збільшення об'єму повітря, що надходить, рекомендується встановлювати відповідну кількість припливних клапанів. Однак, при цьому не можна забувати про комфортний мікроклімат, адже кількість притоку корелюється з обсягом відтоку, показниками температури, вологості і т.д.

Визначити і вибрати місця встановлення припливних вентилів.

• Для вентиляції підпільного простору вентиляційні клапани встановлюються в цоколь або фундамент будівлі.
• Для підвальних і напівпідвальних приміщень, ідеально встановити клапани на стіну, ближче до стелі, за максимальною діагоналі щодо дверей приміщення або витяжного вентиля. Таке розташування забезпечує рівномірну аерацію всього простору.
• Перед встановленням припливних клапанів у вибраних місцях, переконайтеся у відсутності конструктивних перешкод зовні / всередині стіни або фундаменту (навісні елементи фасаду будівлі, електропроводка та інші інженерні комунікації).

• Якщо на етапі будівництва в фундаменті чи цоколі не було закладено прохідний елемент, просвердліть отвір діаметром – не менше 135мм, т.к. діаметр горизонтального повітроводу Цокольного дефлектру ROSS 125/135 становить 132мм.
• Якщо плануєте робити установку цокольного дефлектора із застосуванням спеціального монтажного патрубка, діаметр отвору повинен відповідати його діаметру, тобто 170мм.
• У підготовлений отвір, вставити горизонтальний повітропровід цокольного дефлектора, надягти вертикальну частину його повітроводу і прикріпити зовні до фасадної стіни за допомогою кріплень, що входять до комплекту цокольного дефлектора. Простір між горизонтальною трубою повітроводу дефлектора та цоколем/фундаментом необхідно заповнити призначеним для таких цілей герметиком та зашліфувати цокольною шпаклівкою.

Зібрати шумопоглинаючий вентиляційний повітропровід приточного клапана VELCO VT-100/AV123/RE-105.

Для цього в шумопоглинаючу трубу повітроводу з одного кінця вставити фільтр-шайбу, темною стороною, яка оброблена гідроізоляційним складом назовні. З іншого кінця труби вставити в неї настінне кільце-патрубок.

Зібрати та відрегулювати до заводських параметрів автоматичний припливний клапан VELCO VT - 100/AV123/RE-105, згідно з інструкцією (входить до комплекту поставки).

Зібрати каркас із металевих лозин повітряного магнітно-волоконного фільтра, вставивши їх в отвори на корпусі припливного клапана Velco VT-100. При необхідності, довжину лозин можна вкоротити.

Вдягнути на каркас із прутів волоконно-магнітний повітряний фільтр - панчоху, вивернувши його навиворіт, шов і гладка поверхня виявляться захованими всередині.

УВАГА! ВАЖЛИВО! Ворсиста поверхня магнітно-волоконного фільтра повинна бути звернена назовні фільтра, ворсою у Ваш бік, гладкою стороною всередину!

З боку приміщення вставити всередину патрубка повітроводу припливний клапан Velco VT-100 з надітим на нього магнітно-волоконним фільтром, попередньо викрутивши з нього кришку вентиля. За допомогою саморізів та дюбелів зафіксувати припливний клапан до стіни.

Вставити кришку клапана в припливний вентиль Velco VT100 і обертати до легкого характерного клацання, яке відповідає заводським налаштуванням регулювання припливного клапана. Надалі, за потреби, Ви можете частково прикручувати або викручувати кришку клапана, збільшуючи або зменшуючи вентиляційний зазор комфортного для Вас клімату всередині приміщення.

ВАЖЛИВІ РЕКОМЕНДАЦІЇ ДЛЯ ЗАБЕЗПЕЧЕННЯ ПРАВИЛЬНОГО ПРОЦЕСУ ВЕНТИЛЯЦІЇ:

• Якщо Ви вирішили встановити антимоскітну сітку, не забувайте проводити її профілактичне очищення у міру забруднення від пуху, мошки та іншого великого сміття, яке зменшує потік припливного повітря у вентильовані приміщення або підпільні простори.
• Для забезпечення постійного припливу повітря до приміщень, обладнаних примусовою витяжною вентиляцією (електричні витяжні вентилятори постійної дії), рекомендується забезпечити вентиляційний зазор 1мм. для припливу повітря за температури -5С із зовні будівлі. Для цього, після встановлення заводських налаштувань клапана, необхідно провернути тарілку кришки клапана на підлогу обороту від клацання у бік відкриття клапана.
• Для забезпечення постійного припливу повітря в приміщення з природньою витяжною вентиляцією (вентиляційні виходи без витяжних електричних вентиляторів), рекомендується забезпечити вентиляційний зазор 2мм. для припливу повітря за температури -5С із зовні будівлі. Для цього після встановлення заводських налаштувань клапана необхідно провернути тарілку кришки клапана на один повний оборот від клацання у бік відкриття клапана.
