Водостік навісний
Розрахунок діаметра труб і жолоба водостічної системи скатної покрівлі.
Вибираючи водостічну систему, необхідно визначити вистачить її пропускної здатності для повного відводу води з даху будинку. Для цього потрібно обчислити максимальну ефективну площу даху.
Ефективна площа покрівлі (ЕПК)
Обчислення ефективної площі даху для розрахунку діаметра водостічної системи дивись фото.
Площа даху в м2 = (C/2 + B) x довжина даху.
Якщо в проекті передбачено використання кутів, необхідно відповідно збільшити ЕПК на:
a) 10% - при кріпленні кута на відстані до 2 м від воронки;
b) 5% - понад 2 м.
Вище зазначені обчислення використовуються, якщо інтенсивність опадів становить 75 mm/год, а похил даху не перевищує 50 градусів. Для плоских дахів або дахів з ухилом менше 10 градусів максимальна ефективна площа даху дорівнює її фактичної площі.
Обчисливши ефективну площу даху, достатньо скористатися наступною таблицею, в якій вказані пропускні спроможності окремих водостічних систем.
Порівнюючи дані з таблиці з площею, з якої потрібно відводити воду, легко вибрати оптимальну водостічну систему для даного будинку (дані в таблиці вказують максимальну площу даху, з якої можуть відводити воду окремі системи).

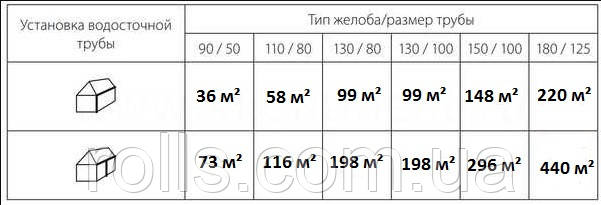

Таблиця пропускної здатності водостічної труби в залежності від її діаметра
-
Шпилька комбінована дворізьбова під ключ із розпірним дюбелем, Koelner М8
Готово до відправки15,70 ₴WD-08160-ZN
-
Подовжувач кронштейна універсальний Galeco STAL2 125/80×80
В наявності157,90 ₴RUUNI---W-300-D
-
Кронштейн жолоба сталь Galeco STAL2 125/80×80
В наявності372,40 ₴R2125-A-HG----D
-
Кронштейн жолоба універсальний сталь Galeco STAL2 125/80×80
В наявності345,50 ₴R2125-__HD----D
-
З'єднувач ринви з кронштейном 125/80, колір Графіт RAL7015 Galeco Stal 2
В наявності1 664,20 ₴R2125-A-LD----G
-
З'єднувач жолоба з кронштейном 125/80, колір Чорний RAL9005 Galeco Stal 2
В наявності1 664,20 ₴R2125-B-LD----G
- Топ продаж
Ринва водостічна прямокутна 125/80, колір Графіт RAL7015, Galeco Stal 2
В наявності3 895,60 ₴R2125 RY400-G A
-
Жолоб 4м.п. водостічний прямокутний 125/80, колір Чорний RAL9005 Galeco Stal2
В наявності3 895,60 ₴R2125 RY400-G B
-
Заглушка жолоба права Galeco STAL² 125/80×80
В наявності1 085,80 ₴R2125-A_MPZAP-Q
-
Заглушка ліва Galeco STAL2 125/80×80
В наявності1 085,80 ₴R2125-A_MPZAL-Q
-
Кут внутрішній 90° для жолоби 125/80, колір Графіт RAL7015 Galeco Stal 2
В наявності1 733,80 ₴R2125-LW090-D A
-
Кут внутрішній 90° для жолоби 125/80, колір Чорний RAL9005 Galeco Stal 2
В наявності1 733,80 ₴R2125-LW090-D B
- Топ продаж
Кут зовнішній 90° для жолоби 125/80 колір Графіт RAL7015 Galeco Stal 2
В наявності1 733,80 ₴R2125-LZ090-D A
-
Кут зовнішній 90° для жолоби 125/80 колір Чорний RAL9005 Galeco Stal2
В наявності1 733,80 ₴R2125-LZ090-D B
- Топ продаж
Лійка водостічна 125/80 Galeco Stal2 колір Графітовий RAL7015
В наявності1 277 ₴R2125-A-OP080-G
-
Лійка 125/80 Galeco Stal2 колір Чорний RAL9005 квадратна водосточка
В наявності1 277 ₴R2125-B-OP080-G
-
Кронштейн труби сталь Galeco STAL2 125/80×80
В наявності400,20 ₴S2080-A-OM----D
-
З'єднувач квадратної металевої труби 80×80мм, Galeco STAL2
В наявності1 217,30 ₴S2080-A-MU----Q
- Топ продаж
Труба водостічна квадратна 80×80 3м., Galeco STAL2
Готово до відправки2 922,30 ₴GKS 080
-
Тройник 72° труби водостічної Galeco STAL² 125/80×80
В наявності6 083,80 ₴S2080-A-TR072-Q
-
Коліно 72° труби водостічної Galeco STAL2 125/80×80
В наявності986,70 ₴S2080-A-KO072-Q
-
Перехідник квадратної водостічної труби 80×80 у дощеприймач DN110
В наявності481,90 ₴OG-ZAT---B-BUT-A
-
Планка декоративна 2м. п. Galeco STAL2 125/80×80
В наявності2 195,50 ₴R2125-А-MP200-Q
-
Кут зовнішній планки декоративної Galeco STAL2 125/80×80
В наявності860,60 ₴R2125-А-MPNZE-Q
